【日置電機】医用機器電気的安全性試験［旧規格］経過処置期間終了のお知らせ

旧測定器は新規格に
適合した試験ができません。

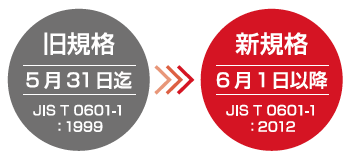

旧規格JIS T 0601-1:1999での適合試験は
2017年5月31日までです。
2017年6月1日以降は、新規格JIS T 0601-1:2012
による適合試験が必要です。

旧測定器で試験中のお客様は切替をお願いします

※切替えに関するご不明点はお気軽にお問い合わせください

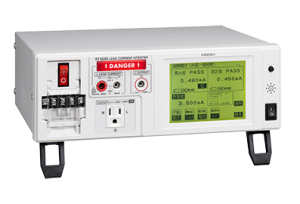

漏れ電流試験器 ST5540

ポイント①

JIS T0601-1:2012 および追補1:2014に対応

また、IEC6060-1:2005 3rdおよびAmd.1 Ed.3.0:2012にも対応

ポイント②

測定周波数 0.1Hz 対応

0.1Hz〜1MHzの漏れ電流を測定可能

ポイント③

合計患者漏れ電流に対応

試験に必要な測定モードを豊富に搭載

　●患者漏れ電流（患者接続部 – 対地間）
　●患者漏れ電流（SIP / SOP 上の外部電圧）
　●患者漏れ電流（特定F型装着部の外部電圧）
　●患者漏れ電流（患者接続部の外部電圧による電流）
　●患者測定電流
　●合計患者漏れ電流（患者接続部 – 対地間）
　●合計患者漏れ電流（SIP / SOP 上の外部電圧）
　●合計患者漏れ電流（特定F型装着部の外部電圧）
　●合計患者漏れ電流（患者接続部の外部電圧による電流）
　●接触電流（外装 – ライン間）
　●接触電流（外装 – 接地間）
　●接触電流（外装 – 外装間）
　●接触漏れ電流
　●フリー電流測定

ポイント④

8種類のネットワークを搭載

代表的な規格に対応可能な豊富なネットワーク

医用電気機器用ネットワークB	基本測定素子；1kΩ フィルタ；10kΩ + 15nF
電気用品安全法用ネットワークA	基本測定素子；1kΩ フィルタ；10kΩ + 11.22nF + 579Ω
IEC60990用ネットワークC	基本測定素子；1.5kΩ + 500Ω フィルタ1；10kΩ + 22nF フィルタ2；10kΩ + (20kΩ + 6.2nF) // 9.1nF
UL用ネットワークD	基本測定素子；1.5kΩ // 0.15nF
汎用1ネットワークE	基本測定素子；1kΩ
汎用2ネットワークF	基本測定素子；2kΩ
IEC61010-1用ネットワークG	基本測定素子；375Ω + 500Ω フィルタ；375Ω // 0.22μF + 500Ω
保護導体電流	基本測定素子（35Ω）

■まとめ

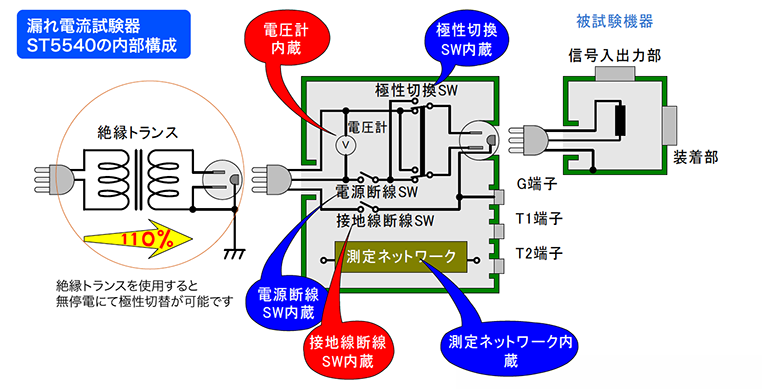

わずらわしい電極極性の切換え、正常状態・単一故障状態の漏れ電流が自動で測定できます。

JIS、IEC、UL、電気用品安全法に該当するネットワーク（人体疑似抵抗）を標準で装備しているので、規格に沿った測定ができます。

30通りの測定条件を記憶できますので、一度条件を設定すると以後の測定は測定条件をメモリから呼び出すことで簡単に設定できます。

漏れ電流試験と保護導通試験はセット！

電気機器の安全性点検には必須の項目です。
・漏れ電流試験：ST ５５４０、ST ５５４１で測定可能
・保護導通試験（接地線抵抗試験、アース導通試験とも呼ばれます）：３１５７で測定可能

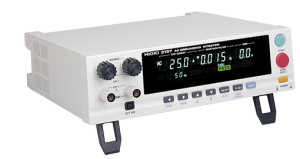

保護導通試験器 3157

各種安全規格対応保護導通試験器
病院電気設備の安全基準 JIS T 1022:2006 対応

お見積り・お問い合わせ

下記の各製品ページより、製品のお見積りや、お問い合わせをしていただけます。是非ご活用下さい。

漏れ電流試験器 ST5540

全ネットワーク搭載　漏れ電流計
