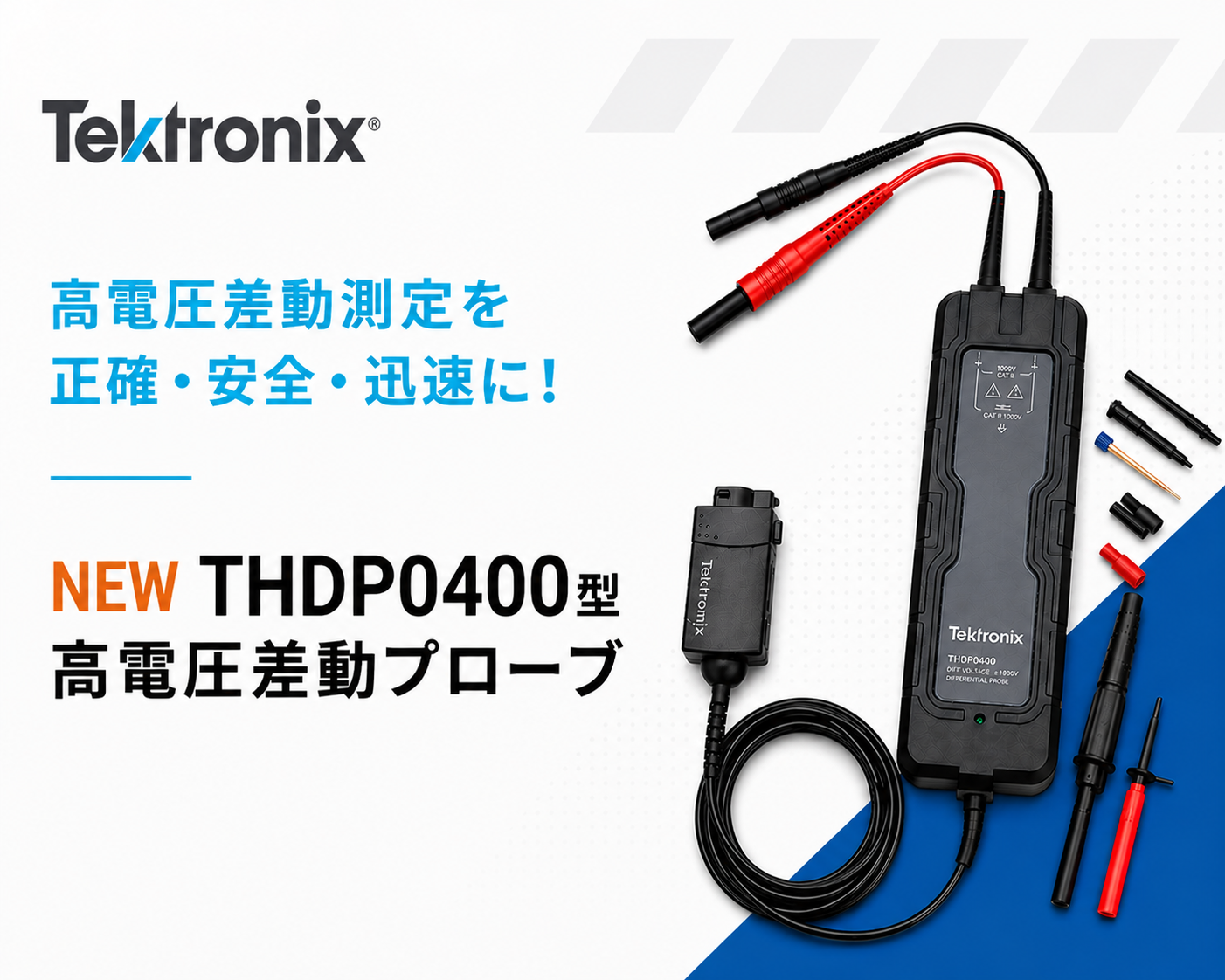

【テクトロニクス】新製品THDP0400型 高電圧作動プローブ
広帯域・高電圧に対応
- 周波数帯域 400MHz
- 差動電圧範囲最大±2000V
- コモンモード電圧最大±2000V
正確な測定
- 高CMRR
- DCゲイン確度±1%
- 減衰率を選択可能
（×50 / ×100 / ×250 / ×500）
安全な測定
- UL61010-031および
IEC61010-031規格に基づく
安全認証 - CAT定格：1000V CATIII
|

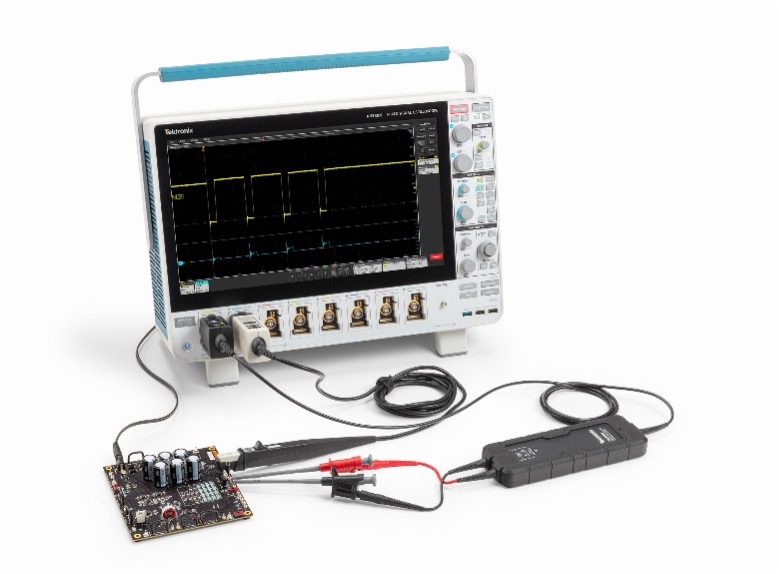

TekVPIでオシロスコープ※とのシームレスな統合
※4/5/6シリーズB MSO オシロスコープに対応 |
TekVPIでオシロスコープ※とのシームレスな統合
- TekVPIプローブ・インタフェースで、煩わしい外部電源は不要。
- プローブ本体の設定や測定値の換算は不要。
- すべてのプローブ設定はオシロスコープから実行可能。
- Tektronixオシロスコープとの組み合わせで測定確度を保証。
※4/5/6シリーズB MSO オシロスコープに対応
|

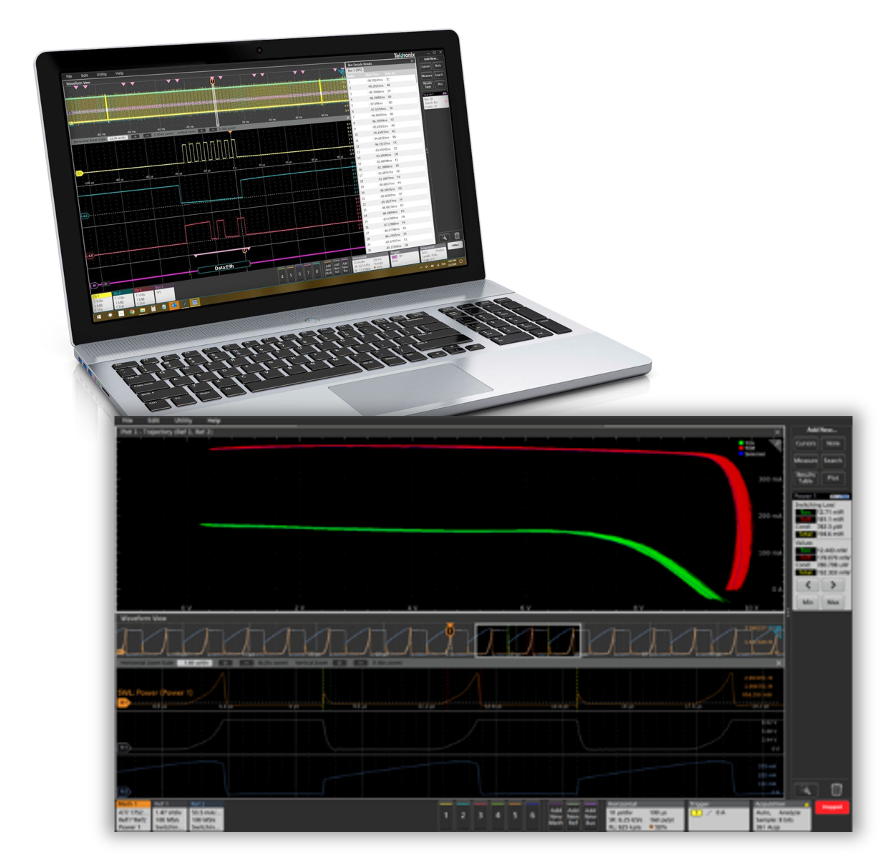

充実のアプリケーション・ソフト、 PCでリモート作業も
|
|
充実のアプリケーション・ソフト、 PCでリモート作業も
- リモート計測制御やオフライン解析などの豊富なソフトウェア・ツールにより、測定の柔軟性、高度な解析、より安全な電圧測定が可能。
- TekScope PC解析ソフトウェアで、遠隔地からオシロスコープにシームレスにアクセス可能。オフラインで詳細な解析が可能。
- 4/5/6-PWR 拡張パワー解析ソフトウェアで、パワー・システムの詳細な解析が可能。電源品質、高調波、スイッチング・デバイス測定、周波数応答測定など、豊富な解析をかんたんに実行。

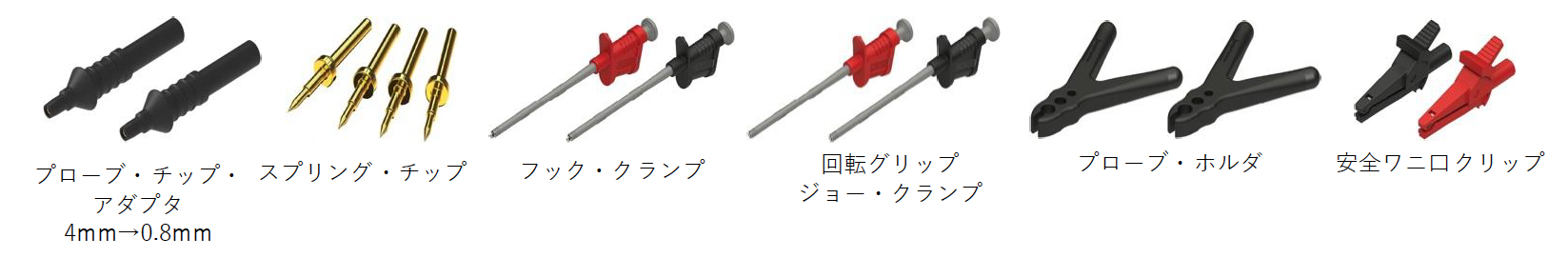

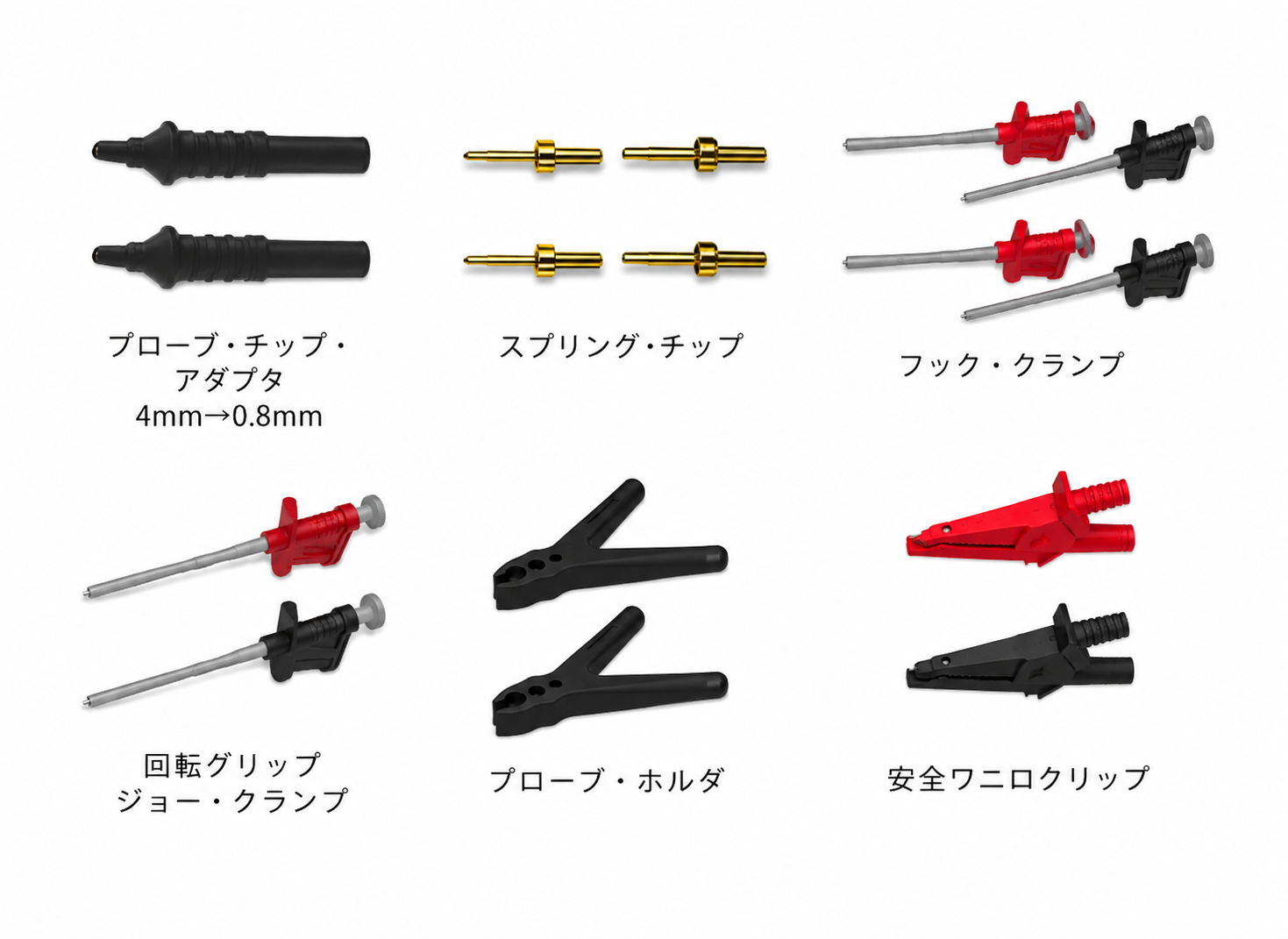

標準アクセサリ

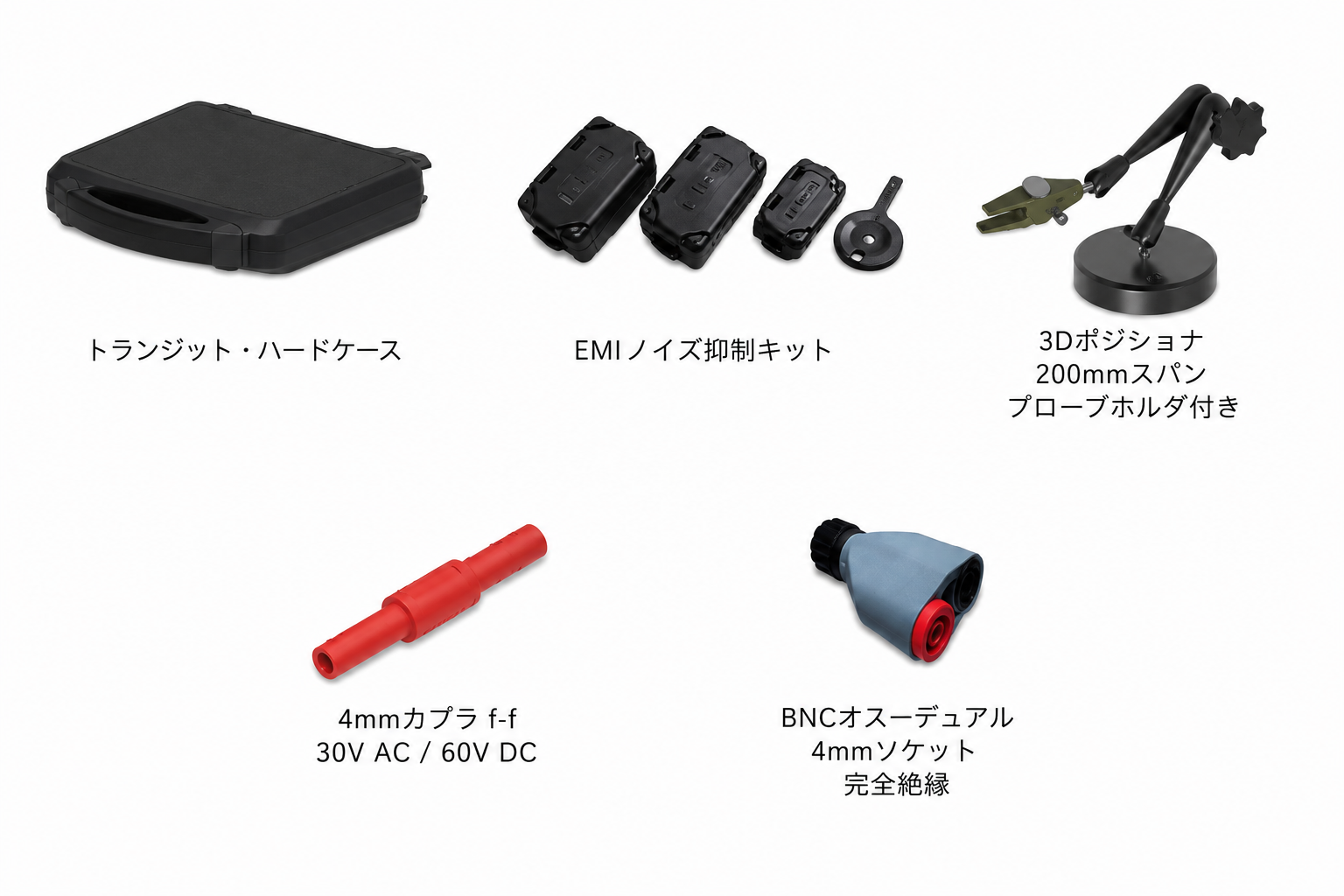

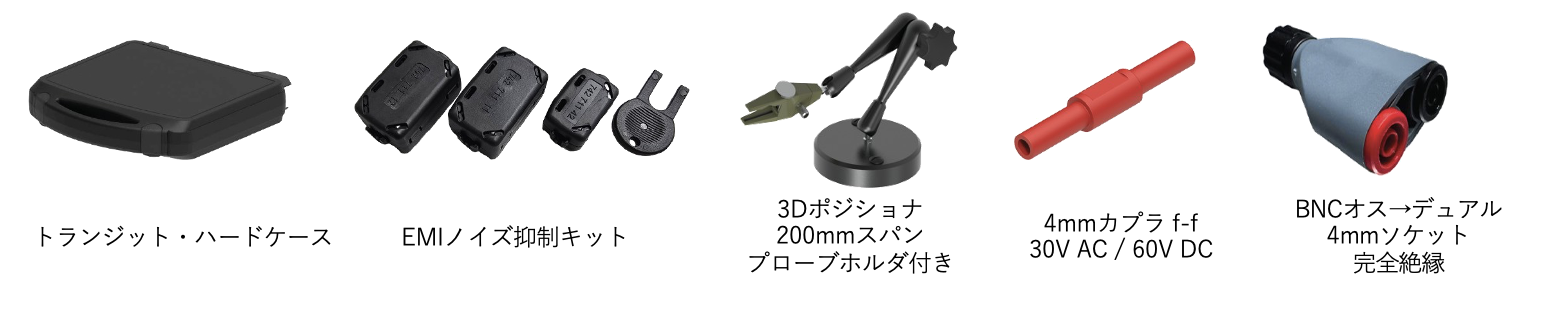

推奨アクセサリ
主な仕様
| 周波数帯域 | 400MHz | |||
|---|---|---|---|---|
| 減衰比 | 500:1 ±2% | 250:1 ±2% | 100:1 ±2% | 50:1 ±2% |
| 立上り時間 | 0.9ns | 0.9ns | 1ns | 1ns |
| 最大差動電圧 | ±2000V | ±1000V | ±400V | ±200V |
| DC Gain Accuracy | ±0.35% | ±0.35% | ±0.7% | ±0.7% |
| Noise (AC RMS) | 75mV | 75mV | 55mV | 55mV |
| コモンモード電圧 | ±2000Vpk | |||
| オシロスコープ・インタフェース | TekVPI | |||
| CMRR | DC：80dB | |||
| 100kHz：70dB | ||||
| 1MHz：70dB | ||||
| 10MHz：50dB | ||||
| 50MHz：45dB | ||||
| 100MHz：35dB | ||||
| 400MHz：28dB | ||||
| 入力インピーダンス | グラウンドへの各入力：5MΩ || 5pF | |||
| 差動入力インピーダンス：10MΩ || 2.5pF | ||||
| ケーブル長 | 2m | |||
| CAT定格 | CAT III | |||
| 伝搬遅延 | 12ns | |||
| 対応オシロスコープ | 4/5/6シリーズ B MSO | |||
| 周波数帯域 | 400MHz | |||
|---|---|---|---|---|
| 減衰比 | 500:1 ±2% | 250:1 ±2% | 100:1 ±2% | 50:1 ±2% |
| 立上り時間 | 0.9ns | 0.9ns | 1ns | 1ns |
| 最大差動電圧 | ±2000V | ±1000V | ±400V | ±200V |
| DC Gain Accuracy | ±0.35% | ±0.35% | ±0.7% | ±0.7% |
| Noise (AC RMS) | 75mV | 75mV | 55mV | 55mV |
| コモンモード電圧 | ±2000Vpk | |||
| オシロスコープ・インタフェース | TekVPI | |||
| CMRR | DC: 80dB | |||
| 100kHz: 70dB | ||||
| 1MHz: 70dB | ||||
| 10MHz: 50dB | ||||
| 50MHz: 45dB | ||||
| 100MHz: 35dB | ||||
| 400MHz: 28dB | ||||
| 入力インピーダンス | グラウンドへの各入力:5MΩ ||5pF | |||
| 差動入力インピーダンス:10MΩ ||2.5pF | ||||
| ケーブル長 | 2m | |||
| CAT定格 | CAT III | |||
| 伝搬遅延 | 12ns | |||
| 対応オシロスコープ | 4/5/6シリーズ B MSO | |||
注文情報
- THDP0400 : 400MHz高電圧差動プローブ
- THDP0400KIT : 標準アクセサリ・キット
- THDP0400 : 400MHz高電圧差動プローブ
- THDP0400KIT : 標準アクセサリ・キット
サービス・オプション
- Opt. R3 保証期間3年
- Opt. R5 保証期間5年
- Opt. T3 トータル保証サービス3年
- Opt. T5 トータル保証サービス5年
- Opt. CD1 標準校正サービス（データ付き）1年
- Opt. CD3 標準校正サービス（データ付き）3年
- Opt. CD5 標準校正サービス（データ付き）5年
- Opt. C3 標準校正サービス3年
- Opt. C3 標準校正サービス5年
