AP5001A/AP5002ARF/マイクロ波アナログ信号発生器

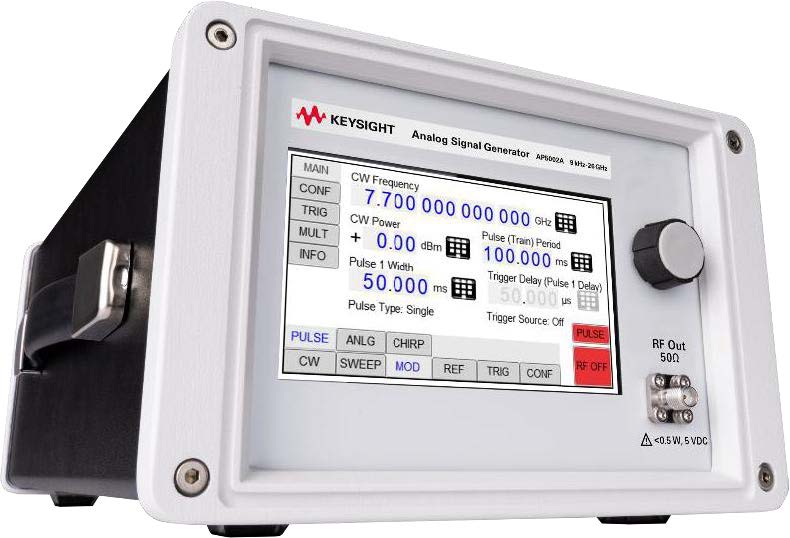

AP5001A / AP5002Aは、最大26 GHzまでのデバイスの特性評価と完全なストレステストを迅速かつ確実に行うことができるポータブルで汎用的なRF/マイクロ波アナログ信号発生器です。このクラスの信号発生器では最高の出力レベルと位相雑音で、デバイスの特性を徹底的に評価することが可能です。さらに優れた周波数スイッチング速度でテストの高速化が可能です。
また製品には、すべて5年保証とKeysightCareテクニカル・サポートが付属しているので、長期のプロジェクトにおけるリスクも軽減します。Keysightは、あらゆる信号発生器のニーズに、比類のない純度と精度で対応できるポートフォリオを提供しています。
| AP5001A RFアナログ信号発生器 | AP5002A マイクロ波アナログ信号発生器 | |
| 周波数レンジ | 9kHz～2/4/6.1 GHz | 9kHz～12/20/26GHz（30GHz設定可能） |
| 出力レベル | -30～+17 dBm； -120～+17 dBm（オプション1E1） |
-20～+15 dBm； -120～+23 dBm（オプション1E1/1EA） |
| 位相雑音（1GHz、20kHzオフセット) | -128dBc/Hz、-130dBc/Hz typ. | -128dBc/Hz、-130dBc/Hz typ. |
| 1GHzでのハーモニクス | -30 dBc、-40 dBc typ. | -30 dBc、-40 dBc typ. |
| 1GHzでの非ハーモニクス | -55 dBc、-65 dBc typ. | -65 dBc、-75 dBc typ. |
| 周波数スイッチング速度 | 200 μs（代表値20μs） | 300 μs（代表値200μs） |
| 変調能力 | AM、FM、PM、パルス、周波数チャープ | AM、FM、PM、パルス、周波数チャープ |
| 重量 | ≤ 2.5キロ | ≤ 2.5キロ |
| 校正サイクル | 24ヶ月 | 24ヶ月 |
■モデル/オプション
| AP5001A | RFアナログ信号発生器 | ¥1,349,049 |
| AP5001A-502 | 周波数レンジ、9 kHz～2 GHz | ¥1,349,049 |
| AP5001A-504 | 周波数レンジ、9 kHz～4 GHz | ¥354,318 |
| AP5001A-506 | 周波数レンジ、9 kHz～6.1 GHz | ¥531,478 |
| AP5001A-1E1 | ステップアッテネータ | ¥354,318 |
| AP5001A-GPB | GPIBインタフェース | ¥158,122 |
| AP5001A-S1E | 1Uラックマウントモジュール | ¥267,887 |
| AP5001A-UK6 | 校正証明書（テストデータ付き） | ¥101,347 |
| AP5001AU | 購入後アップグレードライセンス | |
| AP5001AU-F01 | 周波数アップグレードライセンス 2 GHzから4 GHz |
¥354,318 |
| AP5001AU-F02 | 周波数アップグレードライセンス 2 GHzから6.1 GHz |
¥531,478 |
| AP5001AU-F03 | 周波数アップグレードライセンス 4 GHzから6.1 GHz |
¥177,159 |
| AP5001AU-1E1 | ステップアッテネータ追加ライセンス | ¥354,318 |
| AP5002A | マイクロ波アナログ信号発生器 | ¥3,296,153 |
| AP5002A-512 | 周波数レンジ、9 kHz～12 GHz | ¥3,296,153 |
| AP5002A-520 | 周波数レンジ、9 kHz～20 GHz | ¥531,478 |
| AP5002A-526 | 周波数レンジ、9 kHz～2 6GHz | ¥1,417,274 |
| AP5002A-1E1 | ステップアッテネータ | ¥885,797 |
| AP5002A-1EA | 高出力オプション | ¥885,797 |
| AP5002A-UNQ | 帯域制限高速スイッチング | ¥912,824 |
| AP5002A-GPB | GPIBインタフェース | ¥158,122 |
| AP5002A-S1E | 1Uラックマウントモジュール | ¥267,887 |
| AP5002A-UK6 | 校正証明書（テストデータ付き） | ¥101,347 |
| AP5002AU | 購入後アップグレードライセンス | |
| AP5002AU-F01 | 周波数アップグレードライセンス 12 GHzから20 GHz |
¥531,478 |
| AP5002AU-F02 | 周波数アップグレードライセンス 12 GHzから26 GHz |
¥1,417,274 |
| AP5002AU-F03 | 周波数アップグレードライセンス 20 GHzから26 GHz |
¥885,797 |
| AP5002AU-1E1 | ステップアッテネータ追加ライセンス | ¥885,797 |
| AP5002AU-1EA | 高出力追加ライセンス | ¥885,797 |
※AP500xA-xxxは、本体発注時オプションです。
※AP500xAU-xxxは、ライセンスによりいつでも機能を追加できるアップグレードオプションです。
■共通アクセサリ/オプション
| Y9611A | ラックマウントキット（3HU） | ¥200,821 |
| Y9612A | ポータブルバッグ | ¥40,162 |
| Y9614A | 電圧変換器付電源アダプタケーブル （12-25 Vdcから6 Vdc） |
¥84,785 |
その他
- 価格は2026年4月時点の税込価格になります。
- こちらの情報は、予告なしに変更されることがあります。
